Ketjulevytunneliuuni

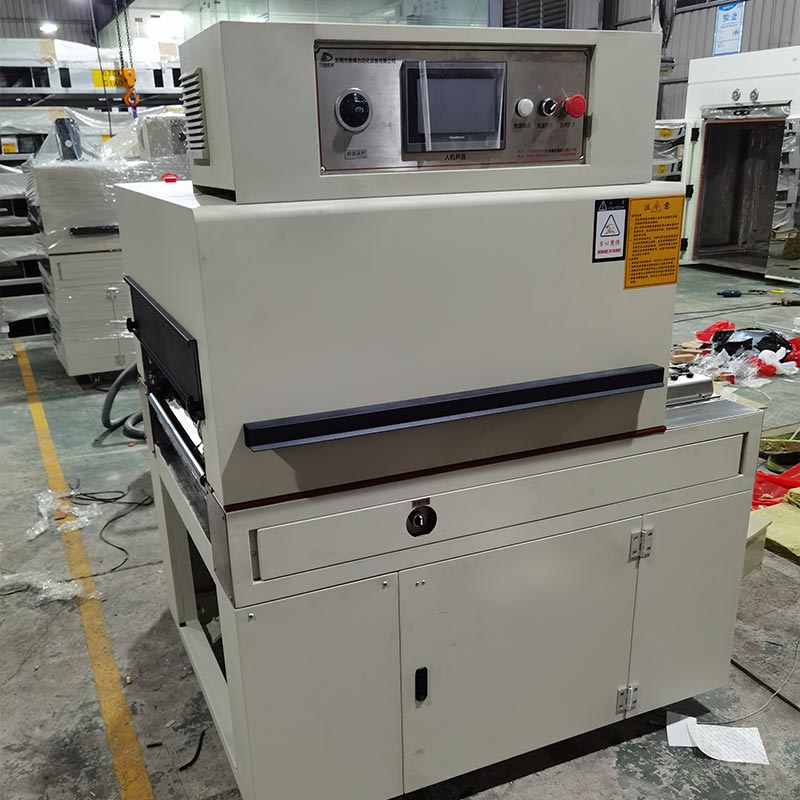

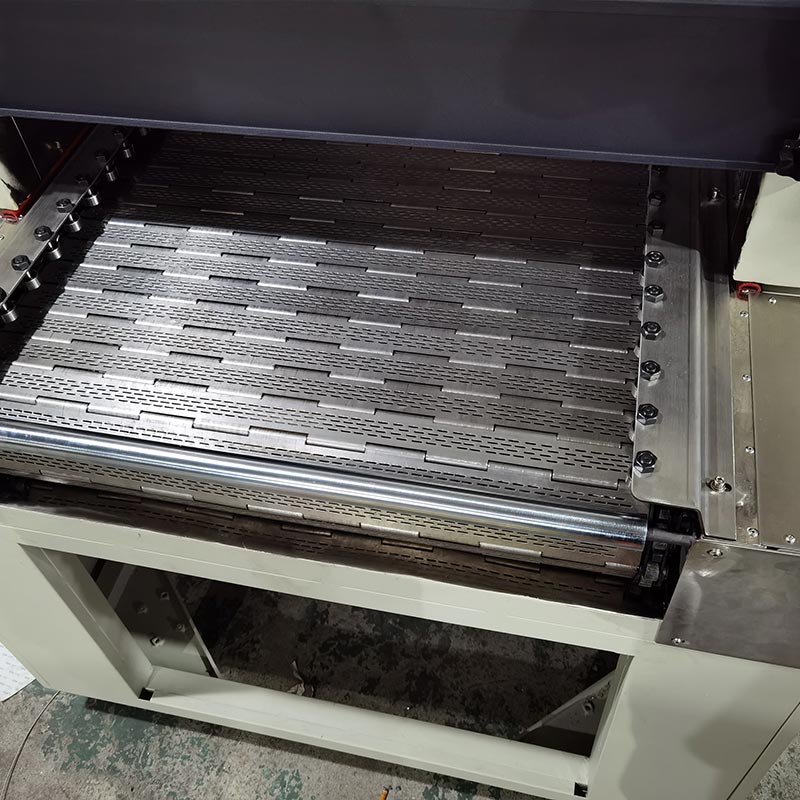

China Dingfengin valmistamassa Chain Plate Tunnel Ovenissa on ainutlaatuinen rakenteellinen lähetyspäävalo. Kuten a Ammattimainen valmistaja, käytämme Schiningerin taajuusmuuttajia ja 0,2 kilowatin vaihdemoottoreita. Meillä on Huolellisesti optimoitu SUS:n ruostumattomien teräslevyjen kaikki suoran reunan kosketuspisteet. Asensimme täyspitkäksi keskitukirullat 625 mm leveän levyn alla, mikä varmistaa, että mikrokomponentit voivat vastaanottaa täsmälleen sama lämpöannos sisäänkäynnistä ulostuloon.

Valmistusprosessi

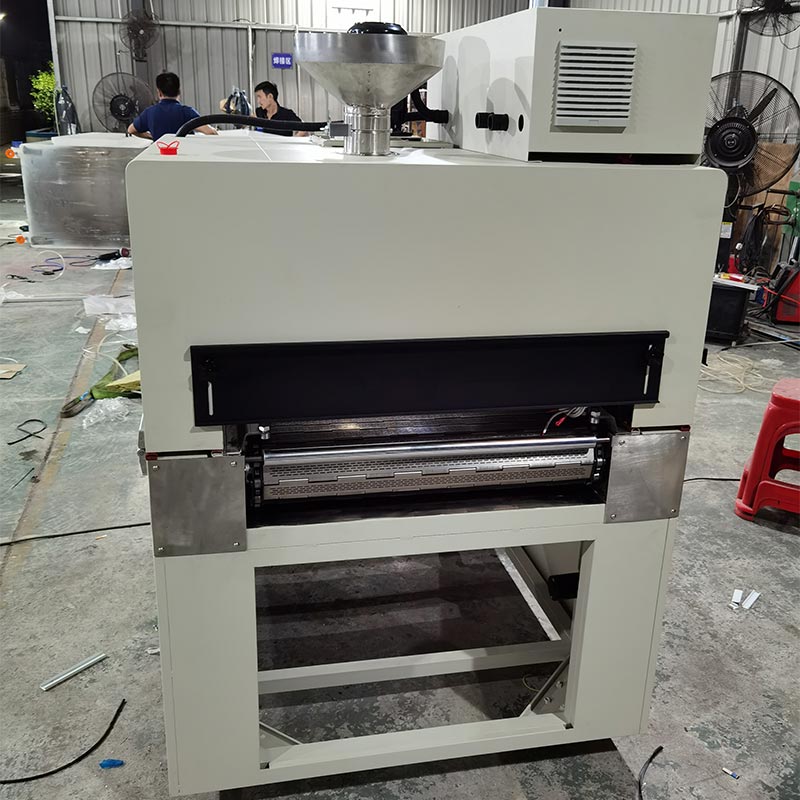

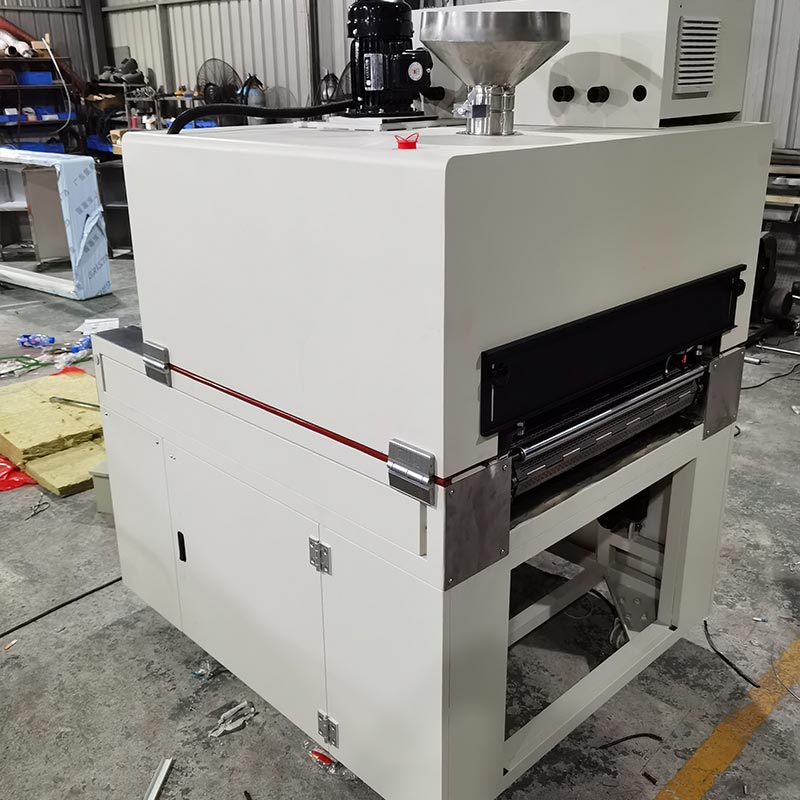

±5°C lämpötilan tasaisuuden saavuttamiseksi kompaktissa laitteessa tarvitaan monimutkaista nestedynamiikkatekniikkaa. Dingfeng Chain Plate Tunnel Oven ottaa käyttöön järjestelmän, jossa sen itsenäisesti kehitetty korkeapainekotelo yhdistyy hiljaiset monisiipiiset juoksupyörät. Tämä järjestelmä paineistaa kauko-infrapunalamppujen (IR) tuottaman lämmön, mikä mahdollistaa alaspäin suuntautuva ilmavirta kulkemaan erityisesti suunnitellun huokoisen jakolevyn läpi. Yhdistetty konvektiomenetelmä ja paine on säädetty huolellisesti ja sopii elektronisille hartseille, mikä estää pintakuoren muodostumisen varmistaen samalla sisäisen liiman syväkovettumisen. Koko prosessi kestää vain 16 minuuttia.

Erinomainen kokoonpano

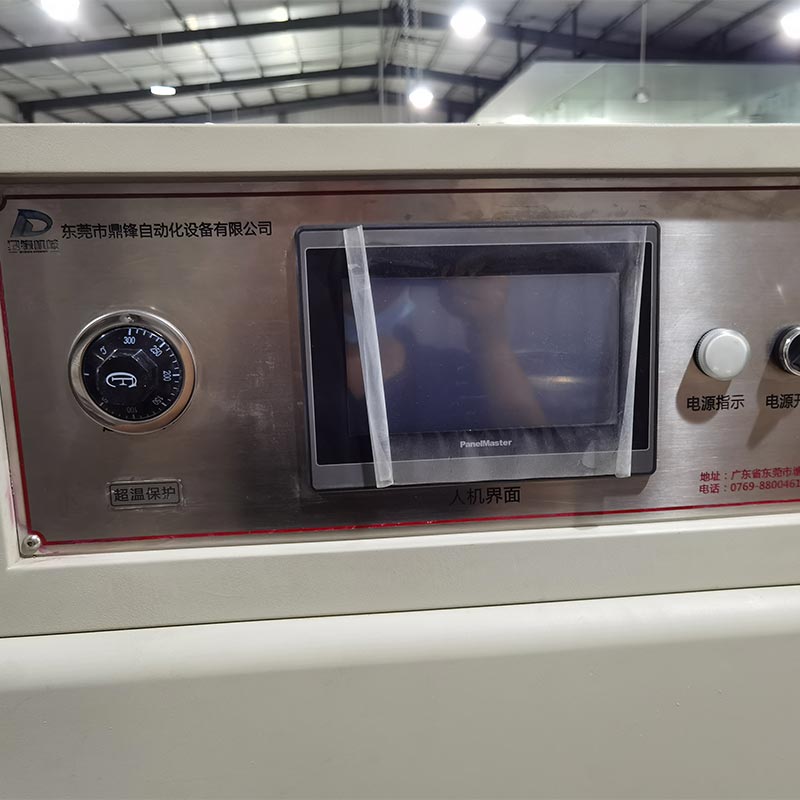

Luottamus nykyaikaisiin automatisoituihin tuotantolinjoihin perustuu tietoihin ja tietoturvaan. Ketjulevytunneliuunimme on varustettu teräväpiirtoisella 10,2 tuuman ihmisen ja koneen välisellä käyttöliittymällä (kosketusnäyttö) ja integroi verkkoportit, tukee Industrial 4.0 -yhteyksiä. PLC-järjestelmä sisältää ennalta määritellyt kytkentäpisteet, mikä mahdollistaa saumattoman master-slave-ohjaus nykyisellä tuotantolinjallasi.

Kolminkertainen lukitusrakenne

1. Sähköinen työntötankotyyppinen kansi mekaanisilla tukitangoilla.
2. CZ-93BPG02-tyyppinen teollisuusturvakytkin ohjauskaappiin.
3. Lämmityskannen lukituslaite. Jos kansi avataan, virta katkeaa automaattisesti tämän varmistamiseksi käyttäjät ovat täysin suojattuja huollon tai tarkastuksen aikana. Tärkeimmät tekniset parametrit

Usein kysytyt kysymykset

Kysymys 1: Miten "1,7 mm/s lineaarinen nopeus" hyödyttää sähkötupakkakotelon valmistusta?

V: Tällä erittäin hitaalla ja vakaalla nopeudella Dingfeng Oven tarjoaa tasaisen 16 minuutin "liotusajan". Tämä on kriittinen e-savukekapselissa käytetyille hitaasti kovettuville hartseille, koska se mahdollistaa liiman laskeutumisen ja kaasun poistumisen ennen saavuttaa täyden kovuuden, eliminoimalla mikroskooppiset ilmakuplat, jotka aiheuttavat vuotoa.

Q2: Voidaanko kuljettimen leveyttä (625 mm) säätää eri jigikokoja varten?

V: Kyllä. Ketjulevytunneliuuni

siinä on säädettävä ohjauskiskojärjestelmä (±5 mm) eri leveyksille sopivaksi. Tämä joustavuus yhdistettynä Laakeriohjatulla imullamme varmistaa, että vaikka vaihtaisit tuotelinjaa, kuljetin käsittelee uuden jigit samalla "No-Jam" -tarkkuudella.

Q3: Mikä tekee "Volute Fan" -suunnittelustasi paremman kuin tavalliset aksiaalipuhaltimet?

V: Vakioaksiaalipuhaltimet luovat usein "pyörteilevää" ilmaa, joka voi syrjäyttää kevyet elektroniset osat. Meidän räätälöity voluutti Suunnittelu luo vakaan, paineistetun "Plenumin", joka muuttuu pystysuoraksi, ei-pyörteiseksi ilmaverhoksi. Tämä tarjoaa tasaisimman lämmönsiirron varmistaen samalla, että mikrokomponentit pysyvät täsmälleen siellä, missä ne asetettiin ketjulevy.
