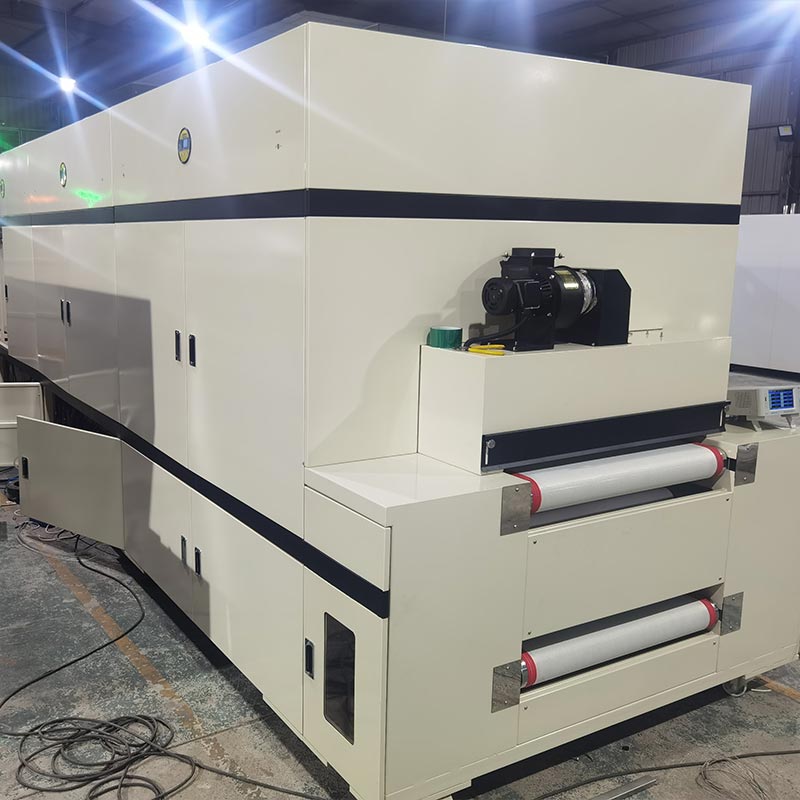

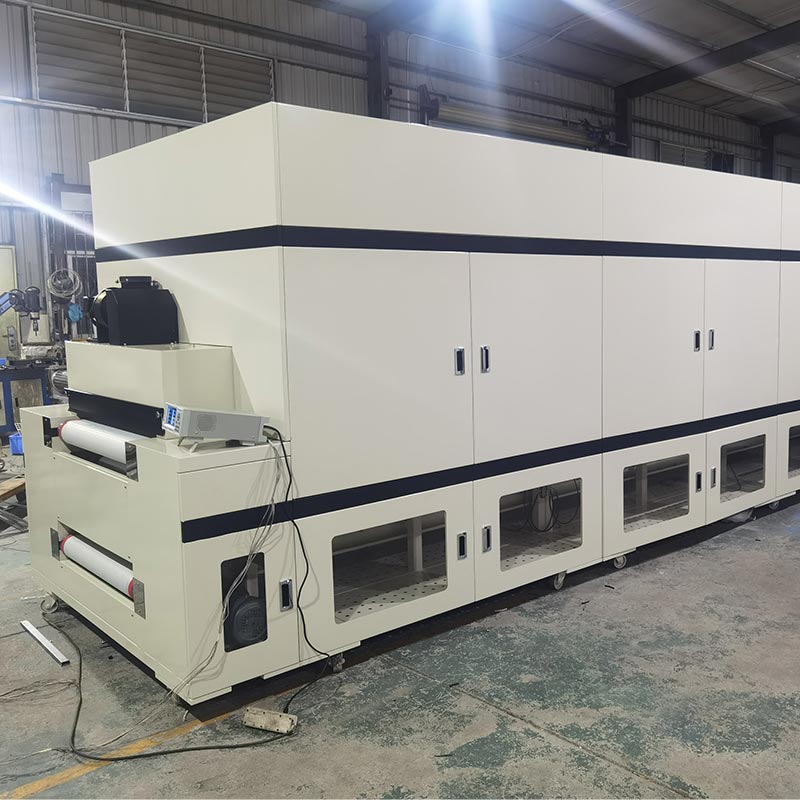

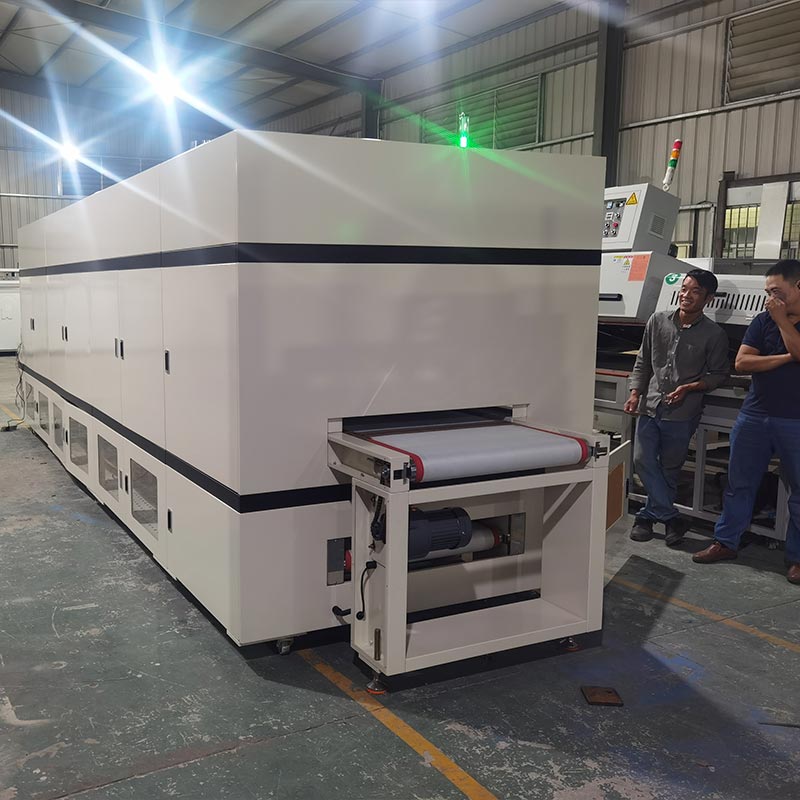

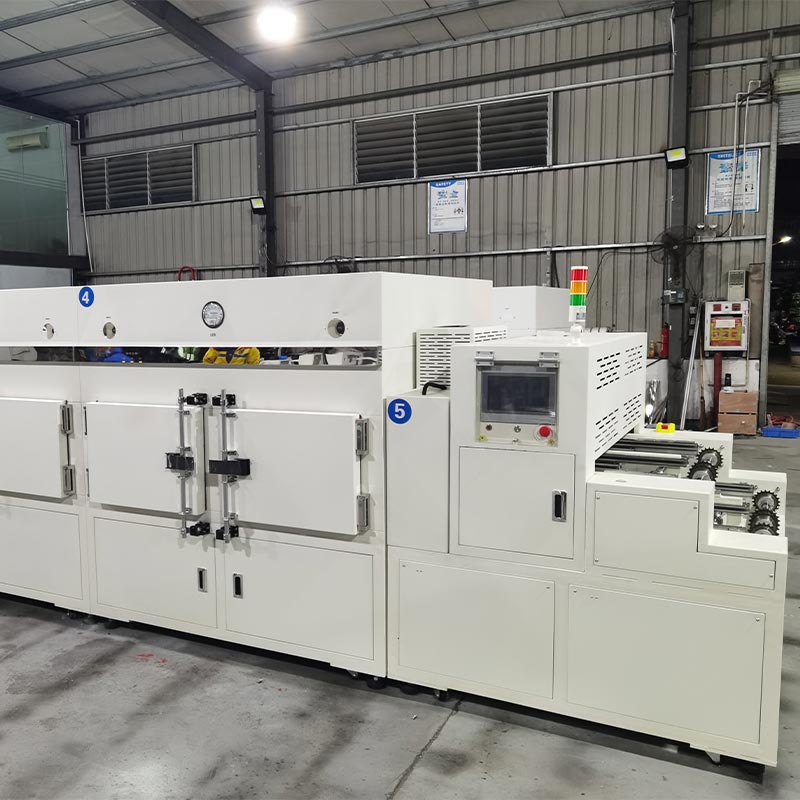

Piirilevytunneliuuni

Tasaisen lämmön jakautumisen saavuttamiseksi piirilevytunneliuunissa pelkkä lämmitykseen luottaminen ei riitä; tarkka nestedynamiikan hallinta on myös tarpeen. Suurena valmistajana Dingfeng on suunnitellut paineistetun pakojärjestelmä, joka voi muodostaa pystysuoran ja turbulenssittoman ilmaverhon 700 millimetrin kuljetinhihnan leveydelle. 2,2 kilowatin pitkän akselin moottorin ja 12 tuuman SUS304-siipipyörän käyttämänä se voi puristaa puhdistetun kuuman ilman monikerroksisten piirilevyjen pienet huokoset. Tämä on erityisen tärkeää joustaville painetuille piireille, koska se voi olla mahdollista vakauttaa kevyttä alustaa, jolloin se pääsee kosketuksiin teflonverkkohihnan kanssa välttäen värähtely- ja liikeilmiöitä, joita tavataan yleisesti tavallisissa konvektiouuneissa.

Toimintaperiaate

DFHK7008 mallin piirilevytunneliuunissa käytetään ruostumattomasta teräksestä valmistettuja lämmitysputkia lämmitykseen. Se on yhdistetty hiljaiseen kuumaan ilmankiertopuhallin ja laatikon alla oleva paluuilmanvaihtotekniikka. Kuuma ilma, kun se on käsitelty korkean lämpötilan tehokas suodatin, puristuu tasaisesti tuotteen pintaan. Se voi saavuttaa automaattisen lämpötilan säätö, vakiolämpötila ja automaattinen pysäytys ylilämpötilassa, turvallisuuden, mukavuuden, ympäristönsuojelu ja energiansäästö. Uunin sisäpuoli on kokonaan peilipintainen ruostumattomasta teräksestä valmistetut levyt. Eristyskerros on täytetty 120K piihappoalumiinieristepuuvillalla. The kuljetuksessa käytetään korkealaatuista korkean lämpötilan kestävää teflonverkkohihnaa ja se on varustettu säätimellä ja taajuusmuuttaja, jota ohjaa pienjännitesähköinen ohjausjärjestelmä.

Kokoonpanon laatu

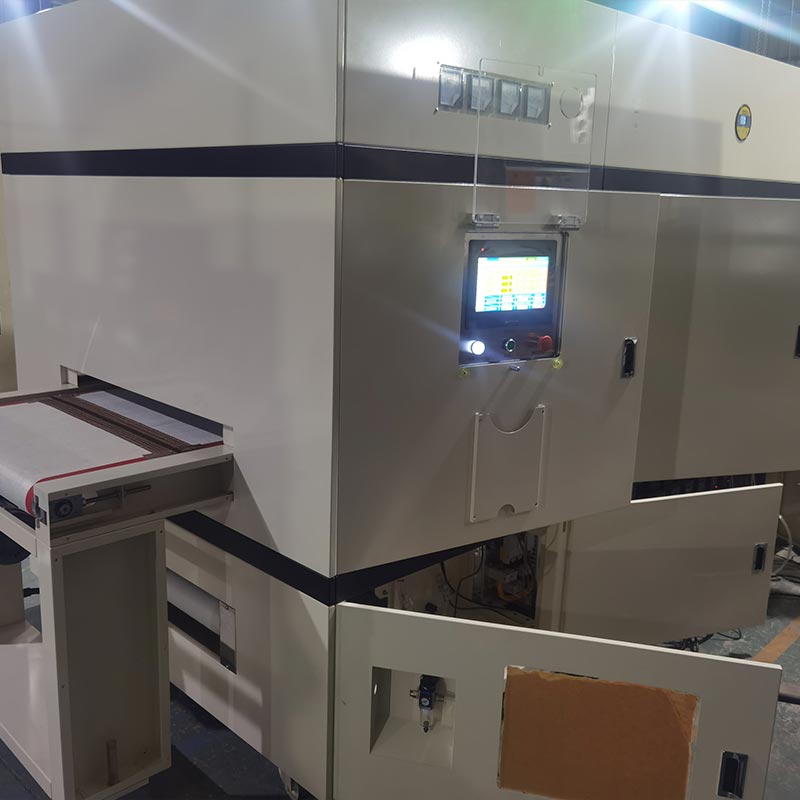

Piirilevytunneliuunin sähköinen ohjausjärjestelmä on varustettu huippumerkkien komponenteilla niin kotona kuin kotonakin ulkomailla, mukaan lukien Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE kosketusnäyttö, DTE-10T lämpötilansäätömoduuli ja K-tyypin WRNT-01/02 anturit lämmityksen suoritusosan tarkkaan lämpötilan mittaukseen. Kolmivaiheinen ohjattava silikonimoduuli J3-SCR-75LA on ohjattu vakaaseen tehonsäätöön. Mitä tulee siirtojärjestelmään, kaksi Shilin-taajuusmuuttajaa (220V 0,4KW ja 380V 3,7KW) viestintätoiminnoilla ja Schneider-sarja komponentit on varustettu, mukaan lukien 3P+N-C 250A vuotovirtakatkaisija täydellistä tehonsuojaa varten. LC1N-sarja AC-kontaktorit (1810, 1210, 4011), joilla on useita eri ominaisuuksia, vastaavat jokaisen avaamisesta ja sulkemisesta. piiri, ja ne on yhdistetty lämpöreleeseen LRN12N ja MY4NJ välireleeseen erittäin korkean laitteiston toiminnan vakaus ja turvallisuus lähteestä terminaaliin.

Pääkomponentin malli

FAQ

Kysymys 1: Kuinka tämä uuni estää "Popcorn-efektin" monikerroksisessa PCB-leivonnassa?

V: "Popcorn-efekti" ilmenee, kun loukkuun jäänyt kosteus laajenee liian nopeasti. Piirilevytunneliuunissamme käytetään SCR-ohjattuja lineaarisia lämpöramppeja. Säätämällä tarkasti lämpötilan nousunopeutta sallimme sisäinen kosteus diffundoitua turvallisesti pre-preg-kerrosten läpi ennen kuin saavutetaan huippusintrauslämpötila, varmistaen, että kerrosten väliset sidokset pysyvät ehjinä.

Kysymys 2: Onko ilmavirta tarpeeksi tehokas kuivaamaan suuren kuvasuhteen läpimeneviä reikiä?

V: Kyllä. Alasveto paineistettu liitäntälaatikkomme on erityisesti suunniteltu ohjaamaan kuumaa ilmaa suuren kuvasuhteen läpivienteihin. The pystypaine varmistaa, että ilma tunkeutuu reikiin sen sijaan, että se vain kuorisi pintaa, mikä on välttämätön täydellisen kuivauksen kannalta ennen juotos- tai pinnoitusvaihetta.

Q3: Voimmeko integroida tämän tunneliuunin täysin automatisoituun SMT-linjaan?

V: Ehdottomasti. Mitsubishi PLC ja Frequency Conversion Motors on suunniteltu varatulla kytkentäpisteellä Toimiala 4.0 -yhteydet. Kuljettimen nopeus- ja lämpötilatiedot voidaan synkronoida ylävirran kanssa poiminta- ja paikkarobotit tai loppupään tarkastusasemat, mikä varmistaa saumattoman, automatisoidun työnkulun.
