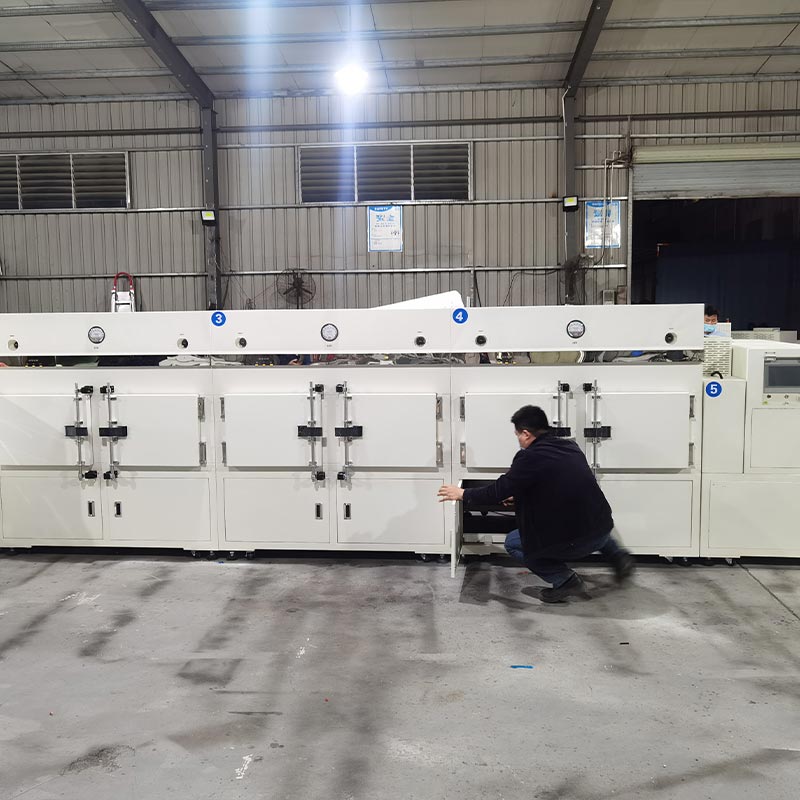

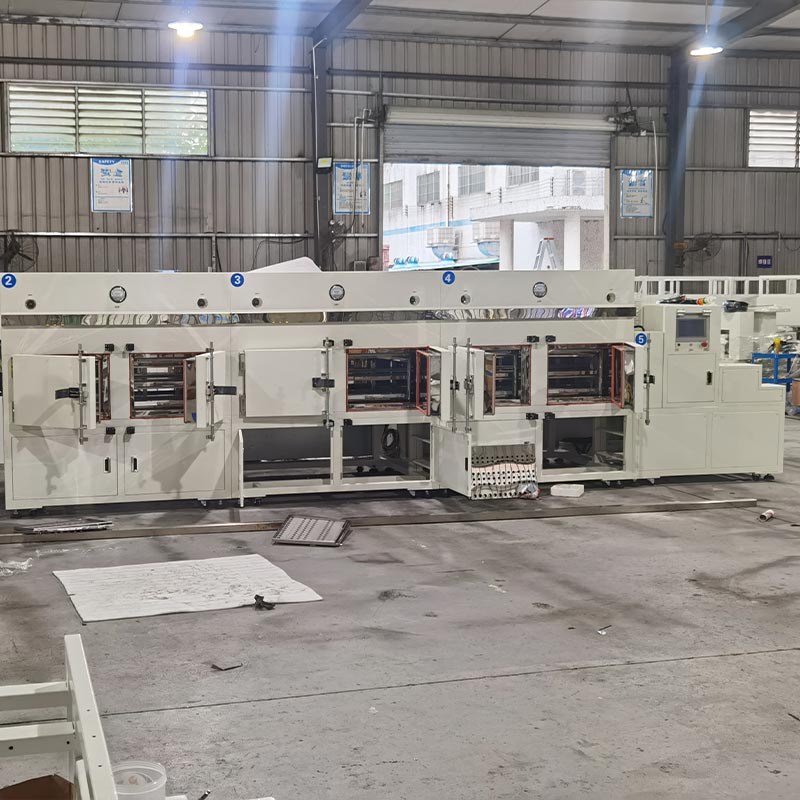

Monikanavainen tunneliuuni

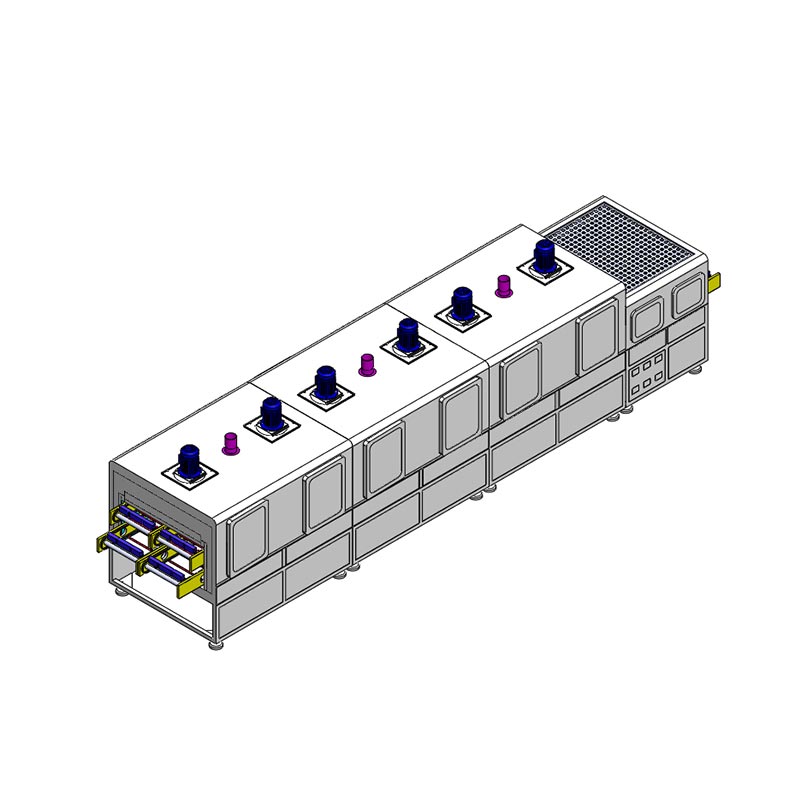

China Dingfengin valmistamaa monikanavaista tunneliuunia käyttää sen suuri vääntömomentti servomoottori ja vähennysventtiili järjestelmä. Toisin kuin perinteiset kuljetinhihnat, järjestelmämme mahdollistaa saumattoman vaihdon jatkuvan tilan ja askeleen välillä -tilassa, säädettävällä nopeudella 0,5 mm/s - 60 mm/s. Korvaketjun kuljetinarkkitehtuuri käyttää a kaksikerroksinen, monikanavainen kuljetusmenetelmä, ja se on varustettu erityisillä sivuohjaimilla sen varmistamiseksi, että Tarkat kelat ja kiinnikkeet voivat liikkua sujuvasti ilman poikkeamia tai mekaanista tärinää. Tämä logistinen tarkkuus on ratkaisevan tärkeä automaattisissa annostelulinjoissa, mikä varmistaa, että kovettuva hartsi on aina täydellisesti keskitetty ilman ylivuoto tai rakenteellinen muodonmuutos.

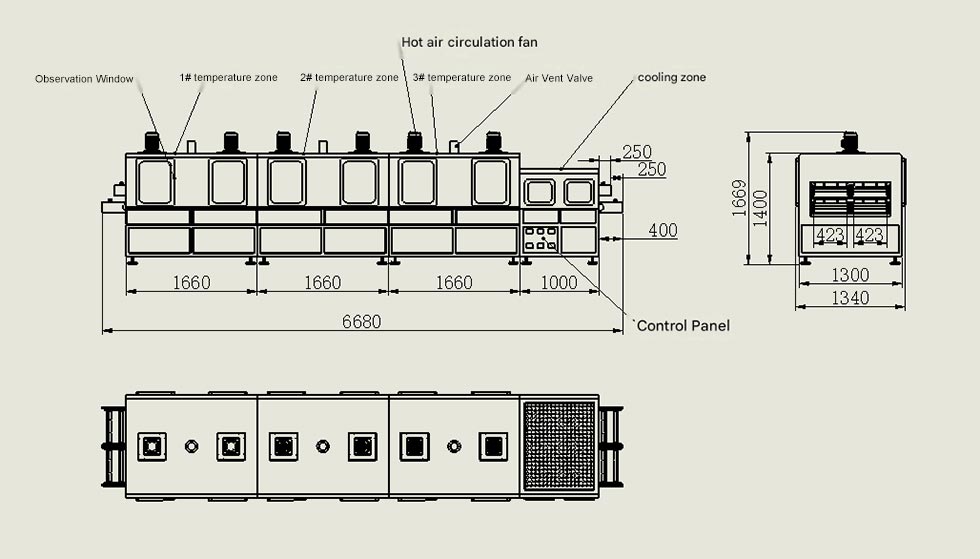

Laitteen koko ja materiaalit

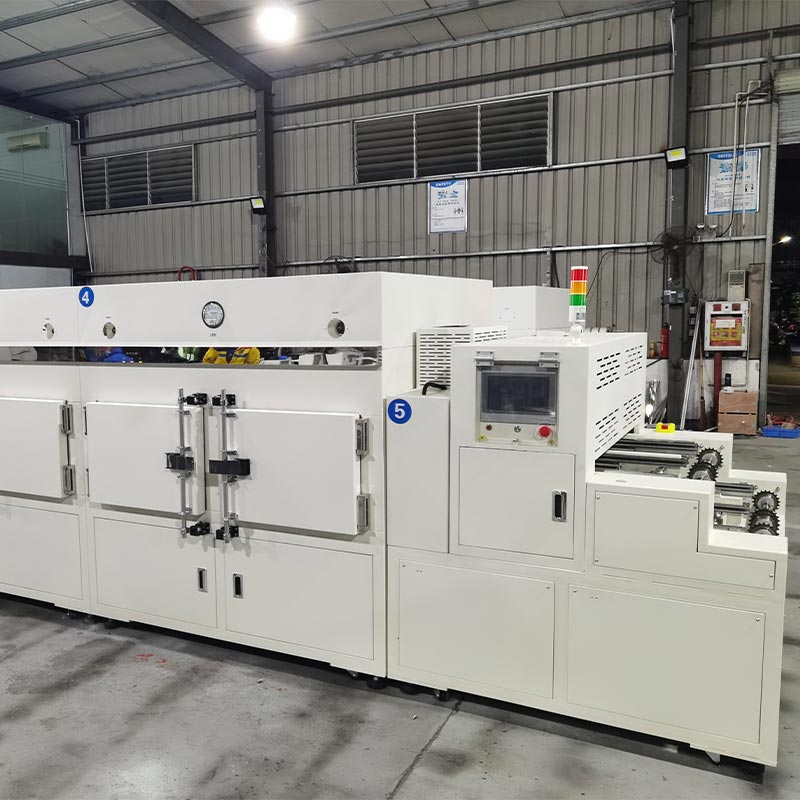

Dingfeng varmistaa, että jokainen monikanavaisen tunneliuunin erä täyttää korkeimmat ammattistandardit, jotta täyttävät 3C-teollisuuden tiukat laadunarviointivaatimukset. Ohjausliittymänä käytetään HMI + PLC:tä ja sitä integroi lämpötilamoduulin ja SSR-lähdön. Asensimme kolme ulkoista lämpöilmaisinta kullekin alueelle, anturit on sijoitettu tarkalleen 20-30 millimetrin päähän tuotteen pinnasta. Nämä rajapinnat ovat keskitetysti asetettu käyttöpaneeliin, jolloin laadunvalvontatiimisi voi suorittaa reaaliaikaisen lämpökartoituksen ilman keskeytys.

Työprosessi

Monikanavainen tunneliuunimme muodostaa sillan nopean lämpenemisen ja syväkerroskovettumisen välillä. Yhdistämällä kauko-infrapuna Lamput, joissa on hiljainen keskipakokiertojärjestelmä, varmistamme, että liimat ja pinnoitteet kovettuvat "sisältä ulos". Tämä estää pinnan nylkimisen ja ansat, jotka ovat yleisiä syitä mikromuuntajan kapseloinnin epäonnistumiseen. The sisäpuoli on valmistettu peilipintaisesta ruostumattomasta teräksestä SUS201, ja uuni on eristetty 120K alumiinisilikaatilla villaa, mikä varmistaa, että RAL 9016 valkoinen ulkopinta pysyy viileänä kosketettaessa säilyttäen samalla maksimaalisen energiatehokkuuden kahden erillisen lämmitysvyöhykkeen sisällä.

Tärkeimmät tekniset parametrit

Meihin liittyen

Me Dingfengissä emme vain myy itsenäisiä suurivolyymeisia kuivausuuneja, vaan tarjoamme myös räätälöintipalveluita. Meidän 11 000 neliömetrin tuotantolaitos yhdessä T&K-tiimimme kanssa keskittyy räätälöityjen tuotantolinjojen integrointiin. Me tarjoa räätälöityjä rakenneluonnoksia varmistaaksesi, että monikanavainen ilmanotto sopii täydellisesti ylävirtaan annostelurobotit. Tarvitsetko MES-datan kättelyjä reaaliaikaiseen tuotannon seurantaan tai tiettyä servo-askelointia rytmejä, jotka vastaavat keräily- ja sijoittelujaksojasi, palvelemme suunnittelukumppaninasi koko ajan koko prosessi alustavasta simulaatiosta lopulliseen paikan päällä tapahtuvaan käyttöönottoon. 12 kuukauden takuumme on vain perusta pitkäaikainen kumppanuus, jonka tavoitteena on maksimoida automaatiokäyttösi.

Q&A

Kysymys 1: Kuinka ulkoiset tarkastukset voivat lisätä laaduntarkastukseni läpäisyprosenttia?

Vastaus: Keskitetyn ulkoisen käyttöliittymämme avulla voit lisätä kolmannen osapuolen dataloggerin tarkistaaksesi, onko ilma lämpötila 20 millimetriä tuotteen yläpuolella on yhdenmukainen PLC-näytön kanssa.

Kysymys 2: Kestääkö servoohjain raskaita kiinnityksiä askeltilassa?

Vastaus: Kyllä. Suuren vääntömomentin servomoottorien ja tarkkojen vähennysventtiilien yhdistelmä tarjoaa valtavan käynnistysmomentin. Tämä varmistaa, että jopa täyteen kuormitettuna raskasmetallikalusteilla "start-stop" -toiminto on ilman värinää, jolloin suojaa märkäannostelupisteitäsi liikkumiselta tai romahtamiselta segmenttivaiheen aikana.

Q3: Mitä hyötyä on kaksikerroksisen suunnittelun käyttämisestä pienille elektronisille komponenteille?

Vastaus: Se voi tehokkaasti kaksinkertaistaa tuotantokapasiteetin samalla 850 millimetrin lattialeveydellä. varten mikroinduktorit ja 3C-komponentit, tämä pystysuuntainen laajennus on kustannustehokkain tapa lisätä tuottoa investointi ilman suurempaa ja kalliimpaa puhdastilajalanjälkeä.
